当前位置:首页 > 预应力波纹管检测仪器 > 波纹管柔韧性塞规 > JT/T529-2016波纹管柔韧性塞规
波纹管柔韧性塞规

波纹管柔韧性塞规

型    号: JT/T529-2016
报    价:
分享到:

波纹管柔韧性塞规用于预应力混凝土桥梁用塑料波纹管柔性试验,满足《JT/T529-2004预应力混凝土桥梁用塑料波纹管》标准规范。预应力混凝土桥梁用塑料波纹管产品的分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存等。适用于以高密度聚乙烯树脂(HDPE)或聚丙烯(PP)为主要原料,经热熔挤出成型的预应力混凝土桥梁用塑料波纹管。

JT/T529-2016波纹管柔韧性塞规的详细资料:

T/T529-2004波纹管柔韧性塞规

一、波纹管柔韧性塞规范围:

柔韧性塞规用于预应力混凝土桥梁用塑料波纹管柔性试验,满足《JT/T529-2004预应力混凝土桥梁用塑料波纹管》标准规范。预应力混凝土桥梁用塑料波纹管产品的分类、技术要求、试验方法、检验规则、标志、包装、运输和贮存等。适用于以高密度聚乙烯树脂(HDPE)或聚丙烯(PP)为主要原料,经热熔挤出成型的预应力混凝土桥梁用塑料波纹管。

二、参数:

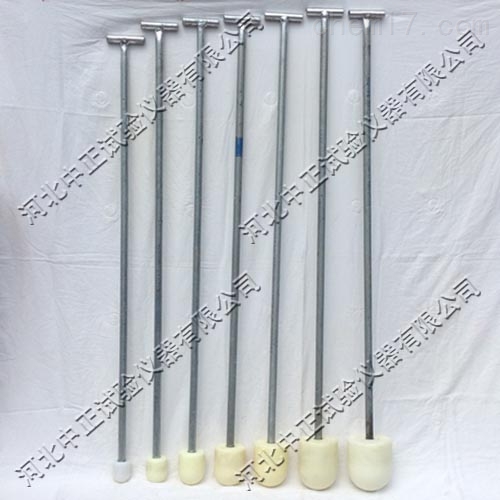

柔韧性塞规全套7个,包括Φ50mm、Φ60mm、Φ75mm、Φ90mm、Φ100mm、Φ115mm、Φ130mm

三、试验步骤:

1、将一根长1100mm的样件,垂直地固定在测试平台上,按图4所示位置安装两块弧形模板,其圆弧半径r应符合表3规定。

2、在样件上部900mm的范围内,用手向两侧缓慢弯曲样件至弧形模板位置(见图4),左右往复弯曲五次。

3、按图5所示做一塞规,当样件弯曲至zui终结束位置保持弯曲状态2min后,观察塞规能否顺利地从波纹管中通过。

BRX-2波纹管柔韧性试验仪

一、波纹管柔韧性试验仪产品说明:

管材柔韧性试验仪用于预应力混凝土桥梁用塑料波纹管柔性试验。满足交通部《JT/T529-2016预应力混凝土桥梁用塑料波纹管》的要求,我厂和交通科研所的技术人员共同开发生产的新型仪器设备。

二、波纹管柔韧性试验仪主要技术指标:

1、测量波纹管规格:Φ50mmΦ60mmΦ75mmΦ90mmΦ100mmΦ115mmΦ130mm

2、弯曲半径:1500mm1800mm

3、弯曲支撑机构间距调节范围:R1500规格的为50-100mmR1800规格的为100-150mm

4、试件长度:1100mm

5、塞尺规格:Φ50mmΦ60mmΦ75mmΦ90mmΦ100mmΦ115mmΦ130mm

6、采用全不锈钢材料制成。

7、重量:50kg

三、波纹管柔韧性试验仪结构原理:

本仪器由机架、弯曲支撑机构、标准塞尺等组成。
