BRX波纹管柔韧性试验仪的详细资料:

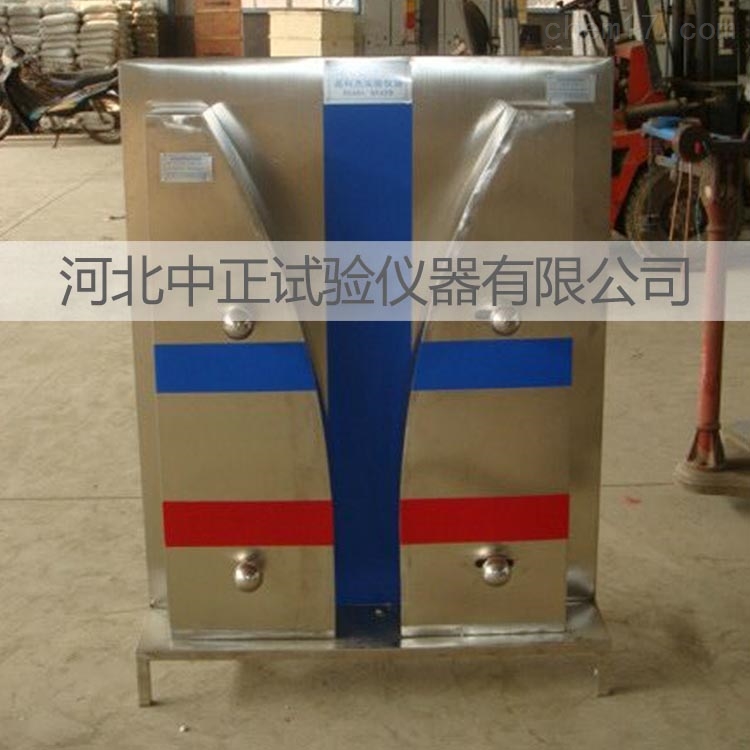

波纹管柔韧性试验仪 波纹管柔韧性试验装置
一、波纹管柔韧性试验仪产品说明:
管材柔韧性试验仪用于预应力混凝土桥梁用塑料波纹管柔性试验。满足交通部《JT/T529-2004预应力混凝土桥梁用塑料波纹管》的要求,我厂和交通科研所的技术人员共同开发生产的新型仪器设备。
二、主要技术指标:
1、测量波纹管规格:Φ50mm、Φ60mm、Φ75mm、Φ90mm、Φ100mm、Φ115mm、Φ130mm。
2、弯曲半径:1500mm和1800mm。
3、弯曲支撑机构间距调节范围:R1500规格的为50-100mm,R1800规格的为100-150mm。
4、试件长度:1100mm。
5、塞尺规格:Φ50mm、Φ60mm、Φ75mm、Φ90mm、Φ100mm、Φ115mm、Φ130mm。
三、结构原理:
本仪器由机架、弯曲支撑机构、标准塞尺等组成。
四、配置清单:
1、主机:1台
2、R1500mm弯曲支撑:1套
3、R1800mm弯曲支撑:1套
4、锁紧手柄:4个
5、小规格塞尺4个:Φ50mm、Φ60mm、Φ75mm、Φ90mm各1个
6、大规格塞尺3个:Φ100mm、Φ115mm、Φ130mm各1个
7、使用说明书:1份
五、试验方法:
1、试验环境:试验环境按GB/T 2918规定,常温为(23±2)℃。
2、试验试样:试样在试验前应按试验环境进行状态调节24h以上。
3、外观:用肉眼直接观察,内壁可以用光源照看。
4、尺寸测量:塑料波纹管的内径和壁厚按GB/T 8806规定测量。
5、不圆度:按GB/T 8806规定,测量塑料波纹管同一截面测量管材的z大外径和z小外径,按公式(1)计算管材的不圆度值△d。
